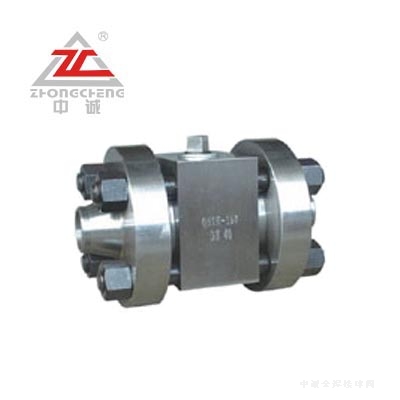

Q61F/N對焊高壓鍛鋼球閥

【型號】：Q61F/Q67F/Q41F/Q47F等【球體】：

【口徑】：DN15 - DN1200 【密封】：

【壓力】：【溫度】：

【閥體】：ST37.8、304，A105等【介質】：

鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。

客服熱線：0577-66999059

產品圖片

產品說明

一、Q61F/N對焊高壓鍛鋼球閥產品特征：

公稱壓力：16-32MPa

適用溫度范圍:-20～232℃～350℃

適用介質:水、油、氣及某些腐蝕性液體（W O G）

焊接類型：對焊（BW）、承接焊（SW）

二、Q61F/N對焊高壓鍛鋼球閥主要零件材料：

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q61N-160/320C Q661N-160/320C	A105、45	1C18Ni9Ti12Mo9Ti	鑄鐵WCB	聚四氟乙烯PTFE 增強聚四氟乙烯VUILUK PTFE 對位聚苯PPL	聚四氟乙烯PTFE 對位聚苯PPL
硝酸類	Q61N-160/320P Q661N-160/320P	304/1C18Ni9Ti	304/1C18Ni9Ti
醋酸類	Q61N-160/320R Q661N-160/320R	316/1C18Ni9Ti12Mo2Ti	316/1C18Ni9Ti12Mo2Ti

三、Q61F/N對焊高壓鍛鋼球閥PN16MPa主要連接尺寸及重量：

型號	公稱壓力	尺寸
型號	公稱壓力	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-160	10	150	60	90	18	58	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	95	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	225	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

四、Q61F/N對焊高壓鍛鋼球閥PN32MPa主要連接尺寸及重量：

型號	公稱壓力	氣動裝置	尺寸
型號	公稱壓力	氣動裝置	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-320	10	QD60	150	60	90	18	58	220
	15	QD100	170	70	100	23	62	220
	20	QD100	191	81	110	29	75	250
	25	QD100	205	95	115	36	80	250
	32	QD150	230	110	150	43	96	300
	40	QD150	260	120	170	49	111	400
	50	QD150	330	140	200	61	128	400
	65		360	150	225	80	180	500
	80		380	160	270	105	200	600
	100		430	188	320	118	245	800

產品參數

二、Q61F/N對焊高壓鍛鋼球閥主要零件材料：

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q61N-160/320C Q661N-160/320C	A105、45	1C18Ni9Ti12Mo9Ti	鑄鐵WCB	聚四氟乙烯PTFE 增強聚四氟乙烯VUILUK PTFE 對位聚苯PPL	聚四氟乙烯PTFE 對位聚苯PPL
硝酸類	Q61N-160/320P Q661N-160/320P	304/1C18Ni9Ti	304/1C18Ni9Ti
醋酸類	Q61N-160/320R Q661N-160/320R	316/1C18Ni9Ti12Mo2Ti	316/1C18Ni9Ti12Mo2Ti

三、Q61F/N對焊高壓鍛鋼球閥PN16MPa主要連接尺寸及重量：

型號	公稱壓力	尺寸
型號	公稱壓力	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-160	10	150	60	90	18	58	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	95	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	225	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

四、Q61F/N對焊高壓鍛鋼球閥PN32MPa主要連接尺寸及重量：

型號	公稱壓力	氣動裝置	尺寸
型號	公稱壓力	氣動裝置	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-320	10	QD60	150	60	90	18	58	220
	15	QD100	170	70	100	23	62	220
	20	QD100	191	81	110	29	75	250
	25	QD100	205	95	115	36	80	250
	32	QD150	230	110	150	43	96	300
	40	QD150	260	120	170	49	111	400
	50	QD150	330	140	200	61	128	400
	65		360	150	225	80	180	500
	80		380	160	270	105	200	600
	100		430	188	320	118	245	800

產品結構
